Giới thiệu Module Tạo Xung NE555

Module Điều Khiển Động Cơ NE555

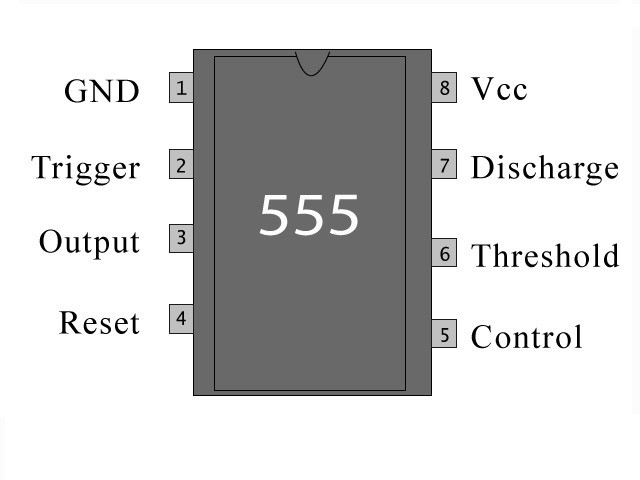

  • IC 555 là ic khá quen thuộc và được sử dụng phổ biến trong cách mạch điện tử, tao xung vuông, tạo dao động…
  • IC 555 có rất nhiều ứng dụng trong thực tế, mạch điều khiển động cơ, mạch nháy, mạch trễ, …
  • Các bạn có thể tìm hiểu thêm về ic 555 tại datasheet.



Thông số kĩ thuật :

  • Điện áp hoạt động: 3V-15V
  • Kích thước PCB: 3cm * 2cm
  • IC : NE555
  • Out: Xung ra tín hiệu số (0 và 1)
  • Led hiển thị tần số

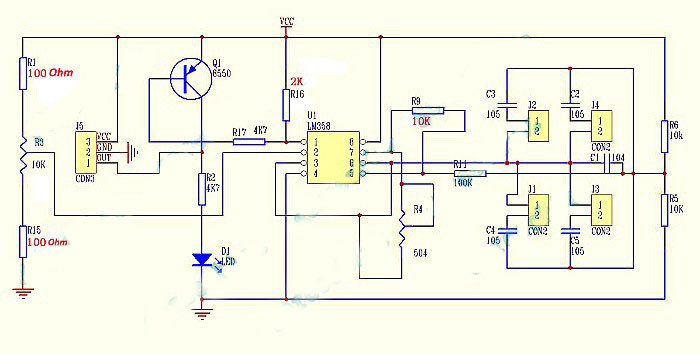

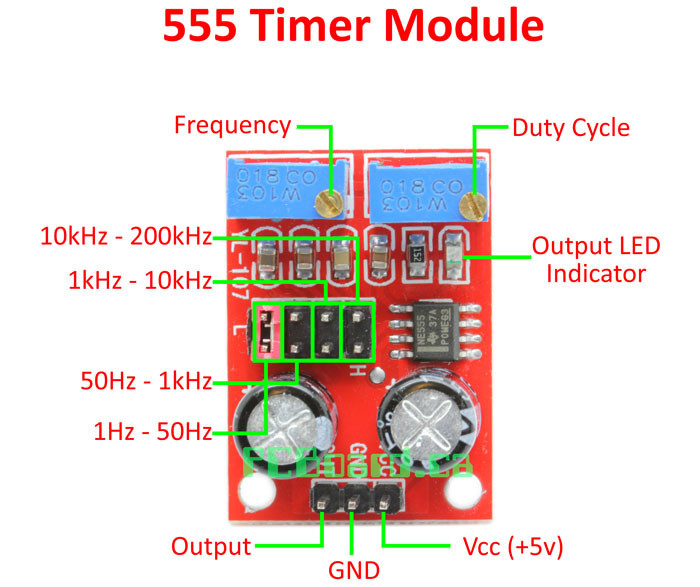

Sơ đồ nguyên lí và mô tả

  •                                  Jump 1 : Chọn tần số 1Hz đến 50Hz
  •                                Jump2 : Chọn tần số 50Hz đến 1kHz
  •                                Jump3 : Chọn tần số 1kHz đến 10kHz
  •                                Jump4 : Chọn tần số 10kHz đến 200kHz
  •                                Biến trở trái chỉnh tần số, biến trở phải chỉnh chu kì
  •                                Led báo cùng tần số với chân out.



Ứng dụng

 Sử dụng trong các mạch đèn nháy, mạch trễ, điều khiển động cơ DC

 Hướng dẫn : Ráp mạch điều tốc động cơ DC

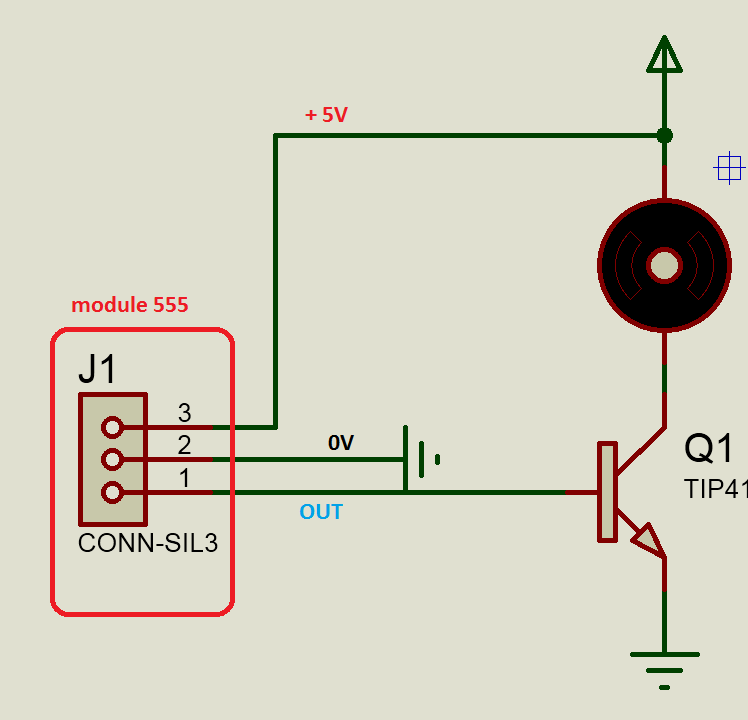

                                                                                                          Sơ đồ kết nối

               Nguyên lí hoạt đông:

                      Bằng cách điều chỉnh các biến trở tần số và chu kì, module 555 sẽ đưa ra các xung tương ứng để moto quay.
