Module Phát Xung Vuông In 3V3-12VDC / OUT 5V

Nhãn hiệu: OEM | Xem thêm các sản phẩm Các module tích hợp của OEM
Module Phát Xung Vuông In 3V3-12VDC / OUT 5V Thông số kĩ thuật:Điện áp đầu vào : 3.3 - 12VDCDòng điện đầu vào: ≥ 100mADòng điện ngõ ra: 15mA ( 5V) - 35mA(12V)Kích thước:  3.3cm x 2.4cmKết nối :...
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ

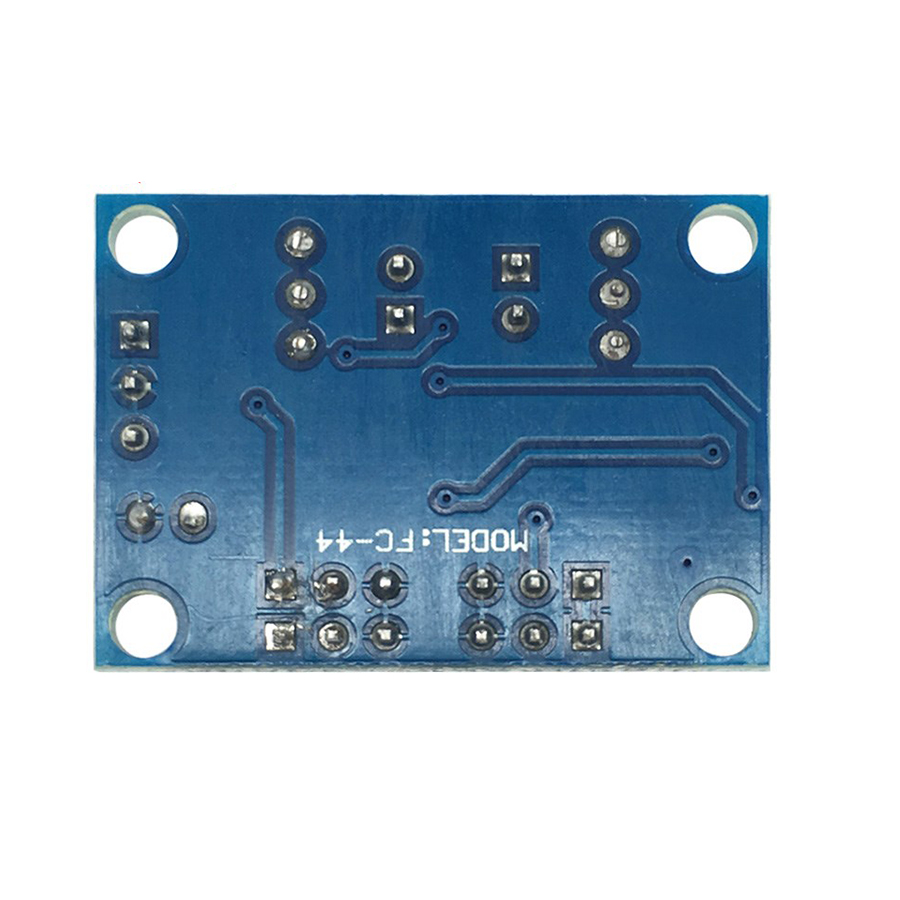

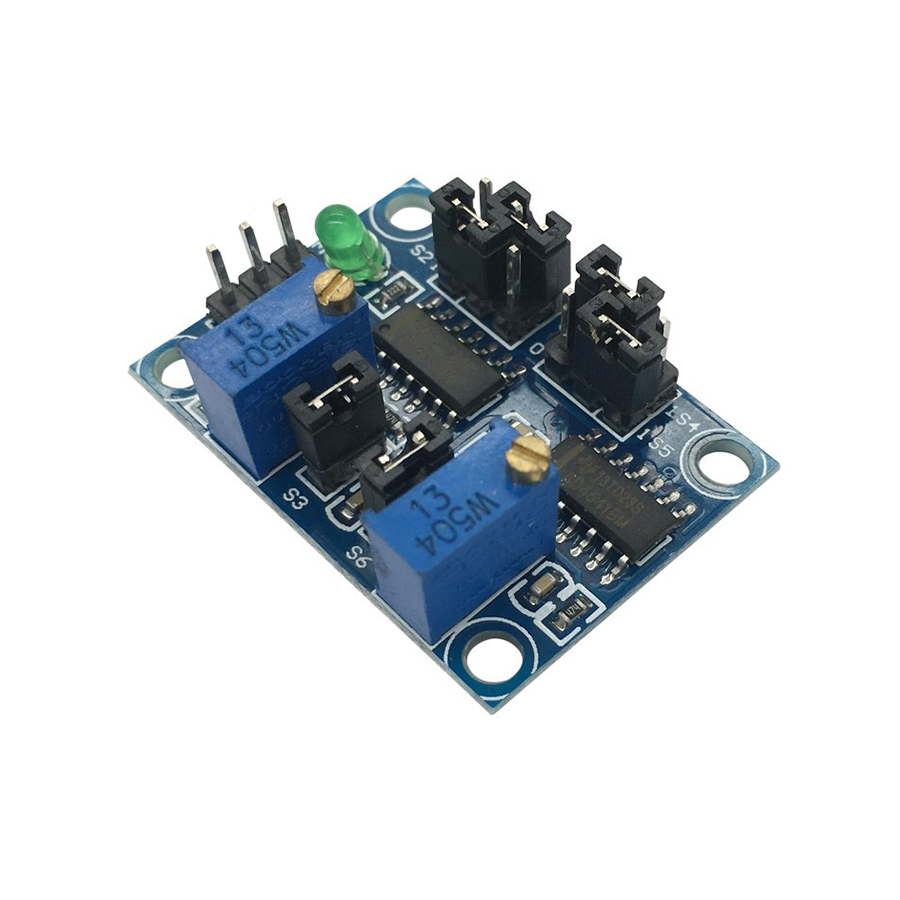

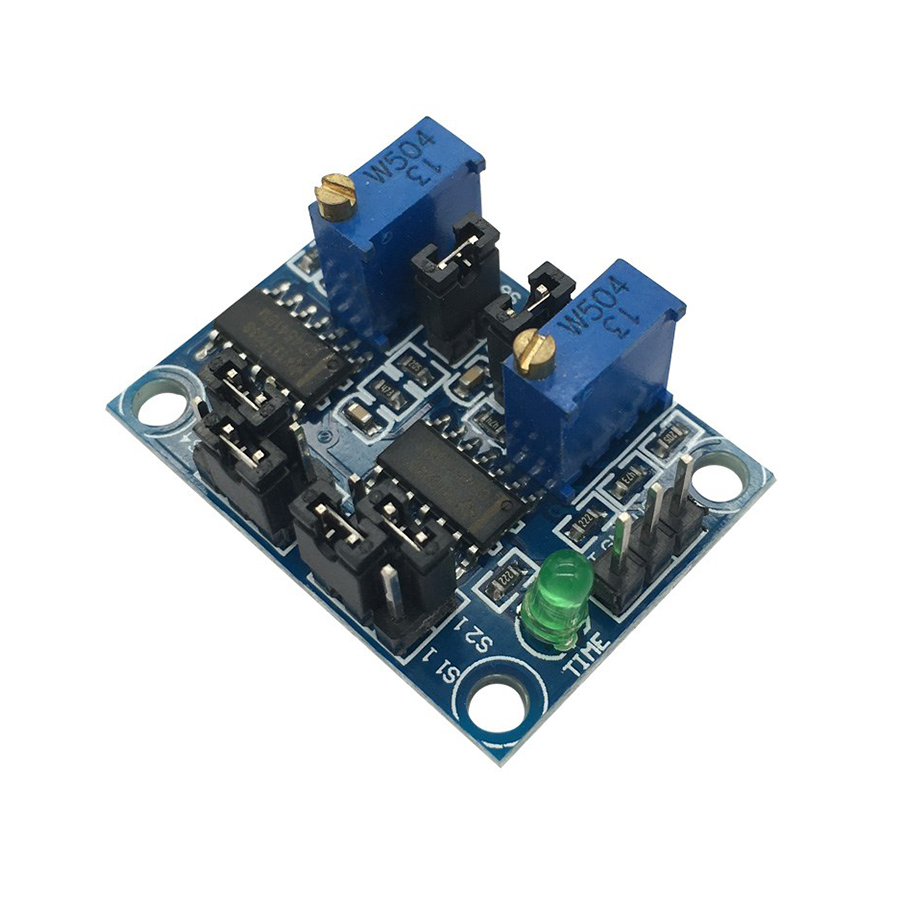

Giới thiệu Module Phát Xung Vuông In 3V3-12VDC / OUT 5V

Module Phát Xung Vuông In 3V3-12VDC / OUT 5V

Thông số kĩ thuật:

  • Điện áp đầu vào : 3.3 - 12VDC
  • Dòng điện đầu vào: ≥ 100mA
  • Dòng điện ngõ ra: 15mA ( 5V) - 35mA(12V)
  • Kích thước:  3.3cm x 2.4cm
  • Kết nối :
    • Vcc:  3.3VDC  đến 12VDC
    • GND: nối với GND của nguồn
    • OUT: đầu ra PWM độ lớn 5V có thể điều chỉnh

                                    Hình ảnh: Sơ đồ đấu nối và chức năng các chân module phát xung, cần lưu ý các Jump kết nối
Hướng dẫn sử dụng Module Phát Xung

  • Dưới đây là bảng hướng dẫn cách cài đặt độ rộng xung đầu ra của module

  • Với việc cắm jump ở S1 đến S6 ta sẽ thiết lập khoảng rộng cho TON và TOFF  , đồng thời dùng 2 biến trở để điều chỉnh chính xác khoảng rộng của TON và TOFF
    • VD: Ta muốn xung đầu ra  có TON = 10s và TOFF = 5s

      • Để TON = 10s thì S1 = 0 , S2 = 1, S3 ON . Khi đó, TON ∈ [ 1.5s ; 14.5s]  , để đạt 10s chuẩn xác ta sẽ điều chỉnh biến trở tương ứng như trên hình vẽ

        • Để TOFF = 5s  thì S4 = 0 , S5 = 1 , S6 ON. Khi đó, TOFF ∈ [ 1.5s ; 14.5s]  , để đạt 5s chuẩn xác ta sẽ làm giống như trên, điều chỉnh biến trở còn lại

          ⇒ Vặn biến trở theo chiều kim đồng hồ thì tăng độ rộng của TON và TOFF và ngược lại

          ⇒  Đây là ví dụ , bạn có thể điều chỉnh xung đầu ra theo ý muốn 1 cách dễ dàng qua bảng hướng dẫn trên
