Module chuyển đổi mức logic 2 chiều 8 kênh

Giới thiệu Module chuyển đổi mức logic 2 chiều 8 kênh

- Module chuyển đổi mức logic hai hướng 8 kênh là một mạch có thiết kế nhỏ gọn giúp giảm tín hiệu 5V xuống 3.3V và ngược lại. Nó cũng có thể hoạt động với các mức tín hiệu 2.8V và 1.8V được tìm thấy trong một số thiết bị mới hơn
- Có 8 kênh hai chiều đặc biệt hữu ích cho các bus như I2C truyền dữ liệu theo cả hai hướng hoặc bus dữ liệu hai chiều. Nó cũng có thể được sử dụng cho các tín hiệu đơn hướng như truyền thông nối tiếp SPI hoặc TTL cũng như các tín hiệu logic tiêu chuẩn.
- Để sử dụng mô-đun, bạn nối hai điện áp mà bạn muốn chuyển đổi giữa các đầu vào LV (điện áp thấp) và HV (điện áp cao). Điện áp cao hơn luôn được kết nối với phía HV. Sau đó, bạn kết nối các tín hiệu logic điện áp thấp hơn với các chân LV1-LV8 và các tín hiệu logic điện áp cao hơn đến các chân HV1-HV8 tương ứng (LV1 kết nối với HV1, v.v.). Không có điều khiển hướng cần thiết cho chức năng hai chiều.

Kết nối mô-đun

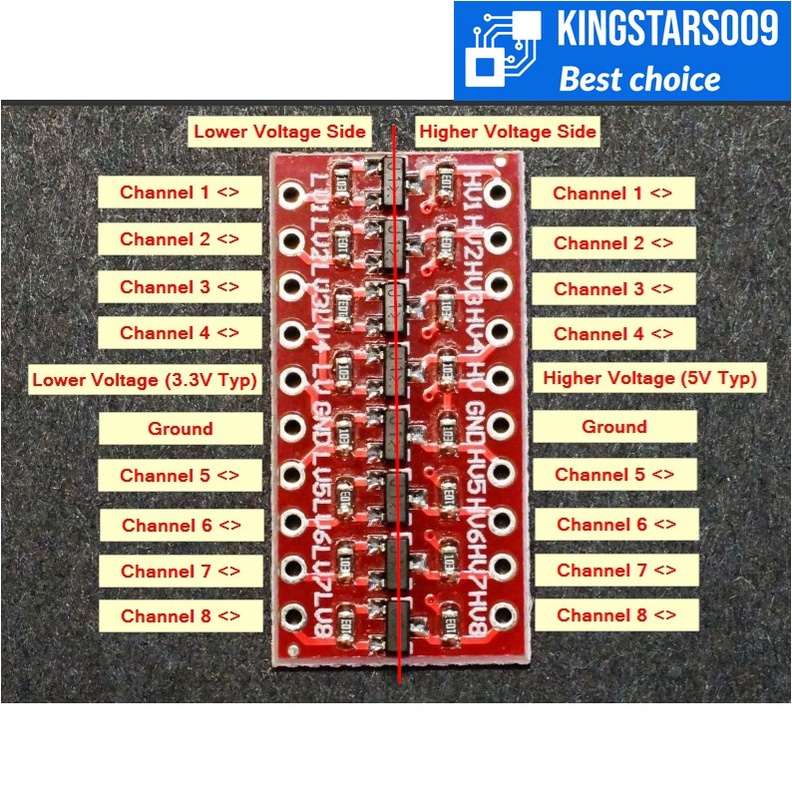

Bảng có các kết nối I / O sau:
- HV = Điện áp cao. Phải có điện áp cao hơn LV. Thường được gắn với 5V
- LV = Điện áp thấp. Phải có điện áp thấp hơn HV. Thường được gắn với 3,3V
- GND = Mặt đất (x2). Có thể được sử dụng để vượt qua một mặt đất giữa hai mạch điện áp khác nhau
- HV1 / LV1 = Kênh 1
- HV2 / LV2 = Kênh 2
- HV3 / LV3 = Kênh 3
- HV4 / LV4 = Kênh 4
- HV5 / LV5 = Kênh 5
- HV6 / LV6 = Kênh 6
- HV7 / LV7 = Kênh 7
- HV8 / LV8 = Kênh 8

Quy cách đóng gói: 1pcs/package
