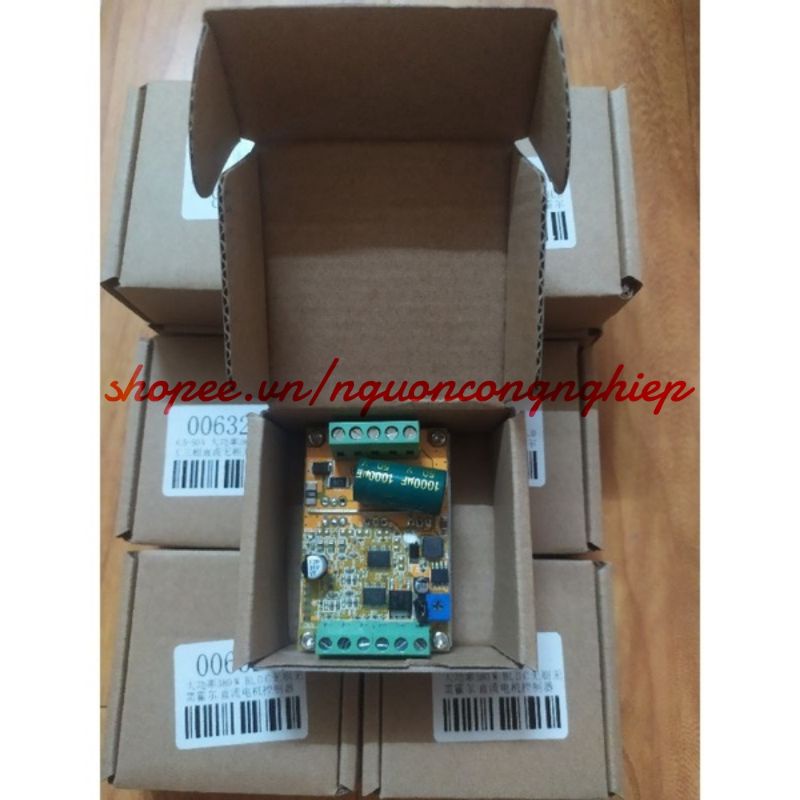

Mạch điều khiển tốc động cơ 3 pha không chổi than 380W (Input DC 6.5-50V)

Thiết Bị Điện Gia Dụng > Khác || Mạch điều khiển tốc động cơ 3 pha không chổi than 380W (Input DC 6.5-50V)
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ

Giới thiệu Mạch điều khiển tốc động cơ 3 pha không chổi than 380W (Input DC 6.5-50V)

Hàng bán ra bao gồm mạch; tặng Chiết áp
Lưu ý quan trọng: Các bác về đấu đúng cực âm dương đường vào input DC 6.5-50V. Đấu sai sẽ dẫn đến hỏng mạch ạ.
lưu ý: Do trước đó một số khách hàng ko trung thực đấu làm hỏng cháy mạch nên Trước khi gửi hàng shop sẽ tên khách hàng và địa chỉ trên mạch quay video test gửi khách hàng. vì vậy shop ko chịu trách nhiệm nếu lỗi do phía khách hàng.

Để moto chạy tốc độ cao hơn bạn phải đấu moto từ hình sao sang hình tam giác. video minh hoạ cách đấu : https://youtu.be/n65CFaajyUQ


Thông số kỹ thuật của bo mạch chủ:
Điện áp làm việc: 6,5-50V
Công suất tối đa: 380W
Bảo vệ quá dòng: Không (cần kết nối cầu chì bên ngoài)
Bảo vệ rôto bị khóa: Có (dòng điện sẽ tự động giảm sau khi rôto bị khóa)
Bảo vệ quá nhiệt: Có (công suất giảm một nửa khi nhiệt độ vượt quá 100 độ)
Mô tả giao diện:
1. Kết nối đầu ra dòng pha UVW với động cơ

2. Bo mạch chủ 5V GND đi kèm với nguồn điện (dòng điện không vượt quá 300MA)

3. Nguồn điện chính cho động cơ VCC GND (nguồn DC bên ngoài)

4. Ngõ ra tín hiệu xung tốc độ SC

5. Điều khiển chuyển tiếp và đảo ngược DIR (có thể được kết nối với dây dẫn cho công tắc bên ngoài)

6. Kiểm soát phanh BRAKE (dây dẫn có thể được kết nối với một công tắc bên ngoài)

Đầu vào tín hiệu điều khiển tốc độ 6.0-5V PWM (điều khiển tốc độ chiết áp trên bo mạch cũng có thể được chuyển đổi
bằng jumper để kết nối với số lượng tương tự 0-5V bên ngoài điều khiển tốc độ đầu vào tín hiệu chu kỳ nhiệm vụ PWM)
Kích thước sản phẩm: chiều dài 63MM * chiều rộng 45MM * chiều cao 31MM


*********************************************************
