Mã sản phẩm: 0-100V50A
Đăc Điểm: Đo điện áp và dòng điện lên tới 50A
Tình trạng: Còn hàng
Thiết kế nhỏ gọn, lắp âm vào tủ với màn hình LED hiển thị kỹ thuật số dòng điện và điện áp cùng 1 màn hình giúp dễ dàng đọc số. Sản phẩm đo trực tiếp điện áp 1 chiều DC 0-100V và dòng điện 1 chiều 50A với sai số thấp khoảng 1%.
Hướng dẫn đấu nối
- 3 dây nhỏ:
+ Dây đỏ: Điện áp dương (+) cấp nguồn cho mạch
+ Dây đen: Điện áp âm (-) cấp nguồn cho mạch
(Nguồn cho mạch điện áp DC 4-30V)
+ Dây vàng: Đấu vào điện áp dương (+) của điện áp cần đo (DC0-100V)
(Trong trường hợp nguồn cần đo từ 4-30VDC thì có thể dây đỏ và vàng chung nhau cùng đấu với cực (+) của nguồn còn dây đen đấu với cực (-)
- 2 dây to (đấu với tải để đo dòng): Cả 2 dây phải đấu với thanh điện trở đấu nối Shunt và đấu nối như trong hình.

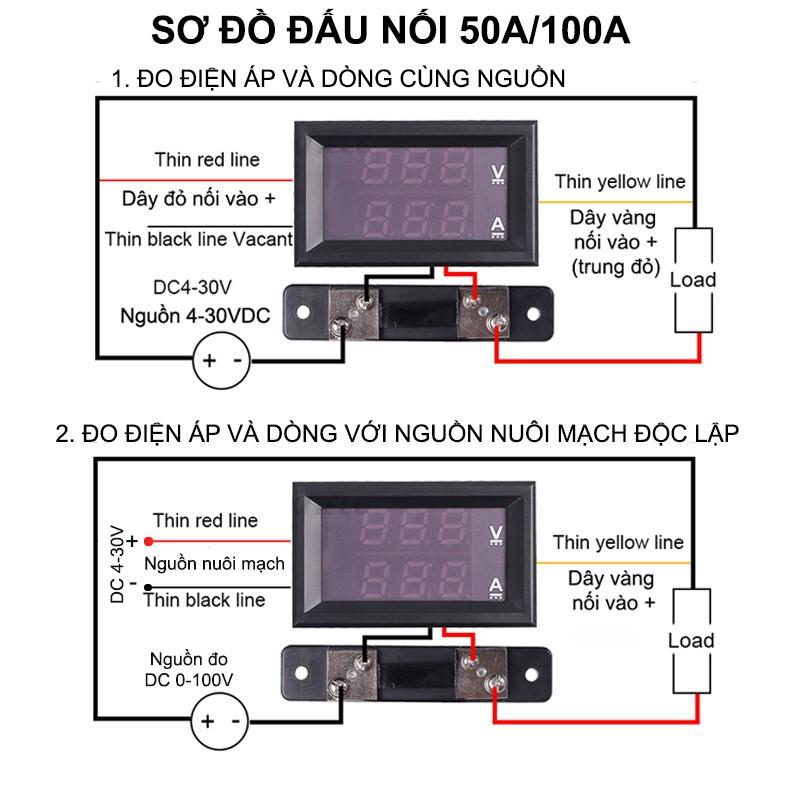

Chi tiết xem sơ đồ đấu nối
Thông số kỹ thuật
Model: DC0-100V50A
Điên áp nguồn cho mạch: DC4-30V
Điện áp đo: DC0-100V
Dòng điện 1 chiều đo: 50A
Dòng điện: <20mA
Tốc độ làm mới: 300mS
Thanh điện trở đấu nối Shunt: 50A
Chế độ hiển thị: LED kỹ thuật số (hiển thị điện áp và dòng điện 1 chiều cần đo)

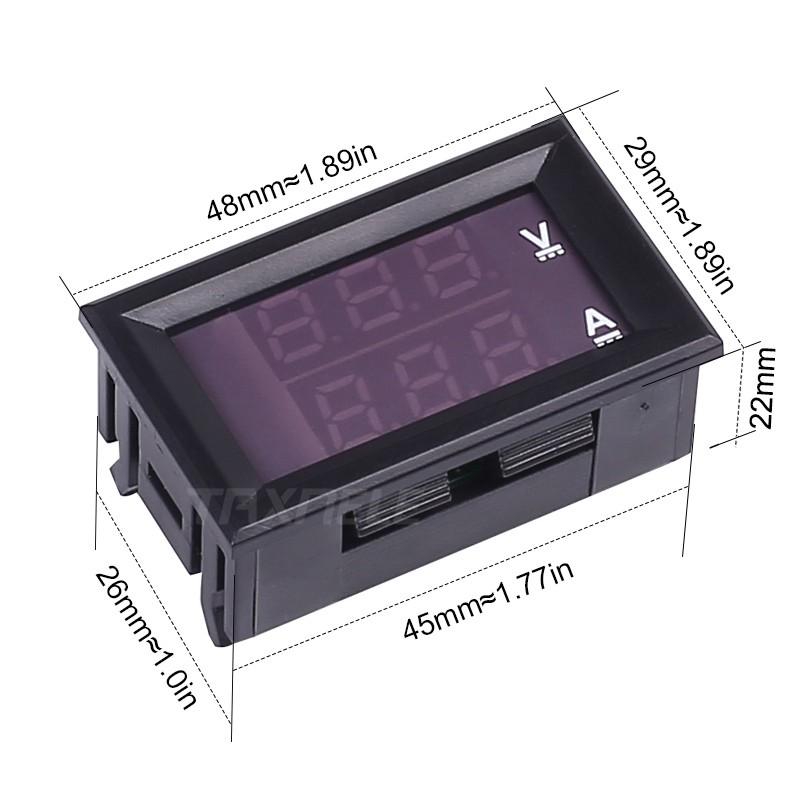

Kích thước: 48x29x22 mm
Lỗ khoét: 46x27mm
Khối lượng: 22g
