Combo PCB Mạch Nâng Tín Hiệu Âm Thanh Mini - 2 Cái

Giới thiệu Combo PCB Mạch Nâng Tín Hiệu Âm Thanh Mini - 2 Cái

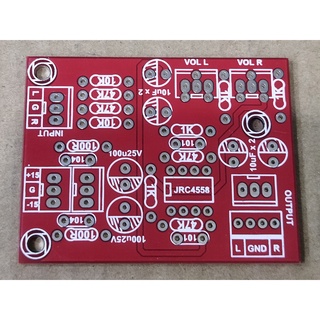

PCB Mạch Nâng Tín Hiệu Âm Thanh Mini - 2 Cái phíp sợi thủy tinh FR4 2 lớp
Lưu ý: Đây là PCB chưa ráp linh kiện, quý khách cần bản ráp sẵn vui lòng đặt mua trong shop.
===================================
Mạch Nâng Tín Hiệu Âm Thanh V1 Phíp Sợi Thủy Tinh Nguồn Đối Xứng (Màu Xanh Dương)
* Tương thích với âm ly, cục đẩy công suất, những mạch loa có nguồn đối xứng 1 chiều từ 12 đến 15VDC...
Điện áp: +/-12VDC ĐẾN +/-15VDC
Số kênh: 2 Kênh stereo
Tần số đáp ứng: 20hz đến 20khz
Hệ số khuếch đại: Khoảng từ 5 đến 10 lần (so với tín hiệu âm thanh đầu vào)
Mạch được thiết kế nhằm nâng tín hiệu âm thanh cho mạch công suất không sử dụng pre như cục đẩy tự chế, loa kích tự chế, những tivi xuất âm ra quá nhỏ có thể đưa vào mạch này rồi xuất ra âm ly hoặc loa kích tín hiệu sẽ lớn hơn rất nhiều lần.
Video chạy bản demo và hướng dẫn: https://www.youtube.com/watch?v=OWE001J7738
+ Mạch được làm trên phíp thủy tinh chống cháy cao cấp FR4 2 lớp, Linh kiện đài loan cao cấp, ic xử lý 4558 loại 1 (có đế ic nên nếu lỡ hư ic anh em bênh nó ra cắm con khác là chạy phà phà), tụ gốm vàng cực chất...
+ Mạch được tính toán rất kỹ, không gây ù xì gì cho âm ly hoặc cục đẩy, độ méo âm thanh gần như không có.
Gía công khai: 65K/ MẠCH (chưa có cáp đi kèm)
Giải thích: sở dĩ trên phần cấp nguồn có tới 2 jack 3p trắng ko phải chúng tôi thiết kế bừa mà nó để chia nguồn, nếu âm ly có sử dụng master cái này sẽ chia luôn tại đó.
===================================
Mạch Nâng Tín Hiệu Âm Thanh V1 Phíp Sợi Thủy Tinh Nguồn Đơn 1 Chiều 2 Dây (Màu Đen Xì)
* Tương thích với mạch loa kéo chạy nguồn đơn, mạch class D nguồn đơn, mạch loa kích nguồn đơn...
Điện áp: 10VDC - 28VDC (điện áp càng cao chất âm càng tốt, nhưng không được vượt quá 28VDC)
Số kênh: 2 Kênh stereo
Tần số đáp ứng: 20hz đến 20khz
Hệ số khuếch đại: Khoảng từ 5 đến 10 lần (so với tín hiệu âm thanh đầu vào)
Mạch được thiết kế nhằm nâng tín hiệu âm thanh cho mạch công suất không sử dụng pre như cục đẩy tự chế dùng nguồn đơn, loa kích tự chế, những tivi xuất âm ra quá nhỏ có thể đưa vào mạch này rồi xuất ra âm ly hoặc loa kích tín hiệu sẽ lớn hơn rất nhiều lần.
Video chạy bản demo và hướng dẫn: Đang cập nhật...
+ Mạch được làm trên phíp thủy tinh chống cháy cao cấp FR4 2 lớp, Linh kiện đài loan cao cấp, ic xử lý 4558 loại 1 (có đế ic nên nếu lỡ hư ic anh em bênh nó ra cắm con khác là chạy phà phà), tụ gốm vàng cực chất...
+ Mạch được tính toán rất kỹ, không gây ù xì gì cho mạch class D hay mạch loa kéo..., độ méo âm thanh gần như không có.
Gía công khai: 65K/ MẠCH (chưa có cáp đi kèm)
Giải thích: sở dĩ trên phần cấp nguồn có tới 2 jack 2p trắng ko phải chúng tôi thiết kế bừa mà nó để chia nguồn, nếu bộ mạch có sử dụng âm sắc cái này sẽ chia luôn tại đó.
===================================
Qúy khách vui lòng chọn đúng loại mạch cho thiết bị mình đang sử dụng vì 2 loại mạch trên có nguyên lý gần giống nhau nhưng lại được thiết kế tối ưu cho từng loại thiết bị riêng biệt. Cám ơn quý khách đã ủng hộ!
