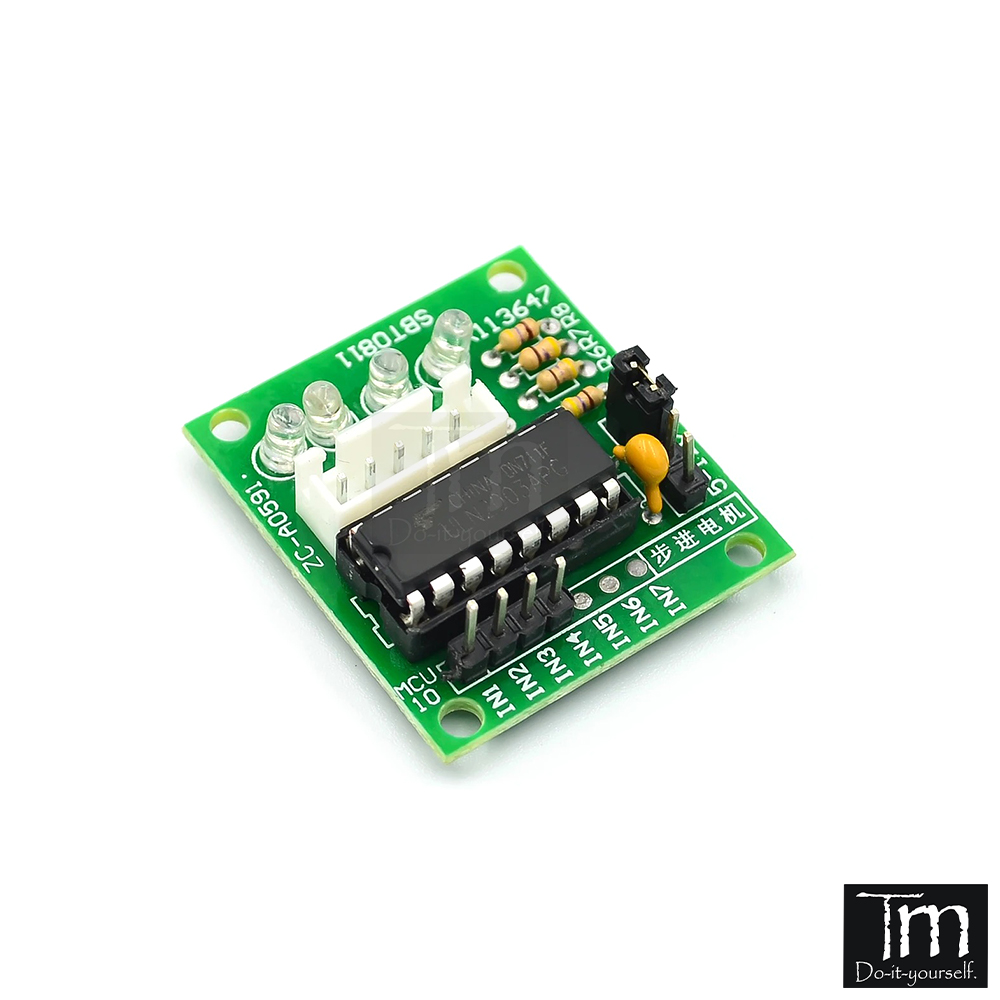

Module điều khiển động cơ bước ULN2003 là một vi mạch đệm, cấu tạo từ các mảng darlington chịu được dòng điện đi qua lớn với điện áp cao. Cấu trúc bên trong bao gồm 7 cặp Transistor NPP ghép theo phương thức darlington cực góp hở với một cực phát chung. (Transistor Darlington còn gọi là cặp Darlington, là cấu trúc hỗn hợp gồm hai transistor lưỡng cực cùng kiểu npn hoặc pnp kết nối theo cách thức để khuếch đại dòng của transistor đầu được khuếch đại thêm bởi transistor thứ hai.)
Chức năng: Điều khiển 1 động cơ bước hoặc có thể là hai động cơ DC có công suất nhỏ. Trong trường hợp tải có tính cảm ứng,Module điều khiển động cơ bước ULN2003 có sử dụng diode chặn.
Ứng dụng: Thiết kế nhỏ gọn, tích hợp sẵn mạch đệm, sử dụng trong các mạch đệm điều khiển động cơ một chiều, động cơ bước, khối hiển thị ma trận led, ….
Thông số kỹ thuật
Điện áp đầu vào: 5 ~ 12V
Tín hiệu ngõ vào: 4 chân In1; In2; In3 : In4

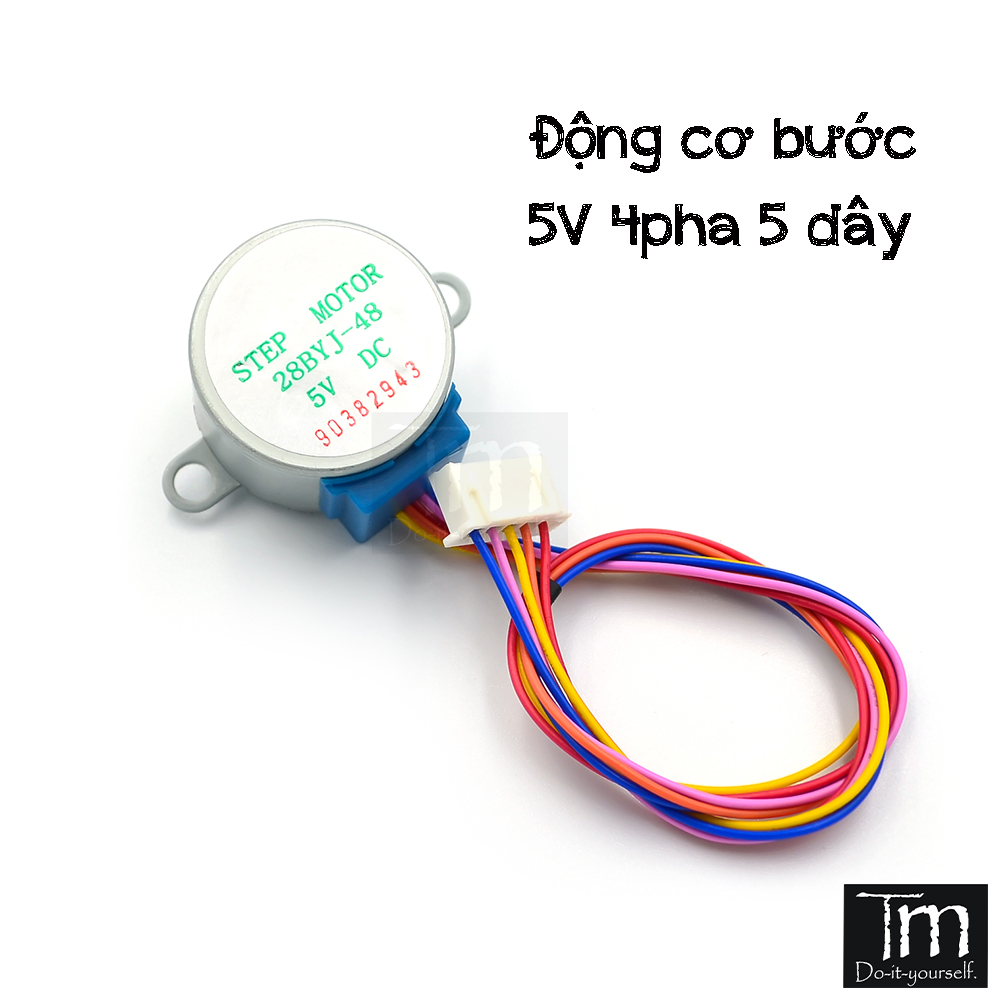

Tín hiệu ngõ ra: Jack cắm động cơ bước 28BYJ-48
4 Led hiện thị trạng thái hoạt động của động cơ
Điện áp ra giới hạn: 50V (Vce)
Điện áp vào giới hạn: 30V (Vin)
Dòng điện đầu ra liên tục: Ic = 500mA
Dòng điện đầu vào liên tục: Iin = 25mA
Công suất tiêu tán trên mỗi cặp darlington: 1W
Nhiệt độ làm việc: -55 ~ 150 oC
Lưu ý: Có thể sử dụng cho nguồn 5V hoặc nguồn 12V
