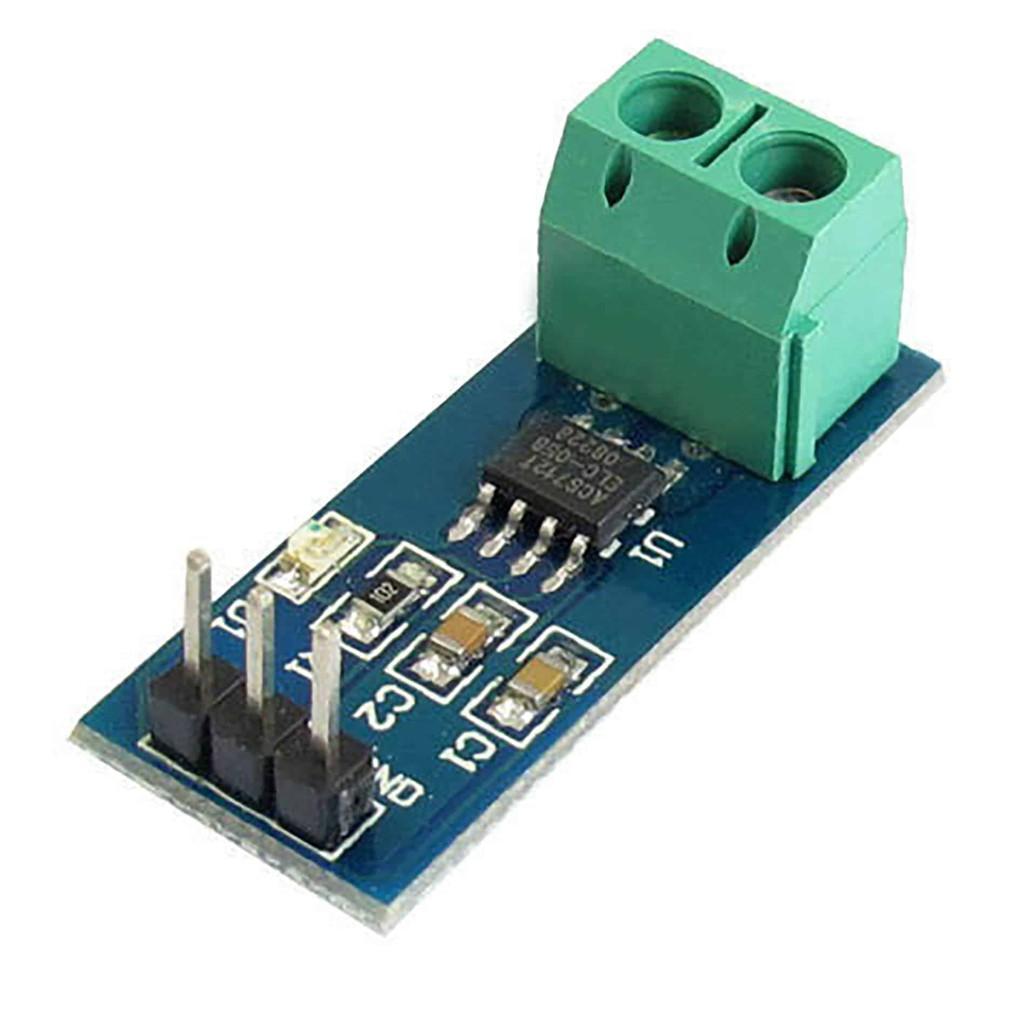

Cảm biến dòng điện Hall 5A ACS712 là ic cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. chân ACS712 sẽ xuất ra một tín hiệu analog ở chân Vout biến đổi tuyến tính theo Ip(dòng điện cần đo) được lấy mẫu thứ cấp DC(hoặc AC) trong phạm vi cho phép. Tụ Cf(theo sơ đồ) dùng để chống nhiễu.
Cách sử dụng cảm biến dòng điện hall ACS712 5A
Đo dòng điện DC
Để kiểm tra ta dùng đồng hồ VOM thang đo DC đo điện thế Vout.
Đo dòng điện AC
Khi đo dòng điện AC, do dòng điện AC không có chiều nên không cần quan tâm chiều.
Để kiểm tra dùng VOM thang đo AC đo điện thế xoay chiều Vout.
THÔNG SỐ KỸ THUẬT
Đường tín hiệu analog có độ nhiễu thấp.
Thời gian tăng của đầu ra để đáp ứng với đầu vào là 5µs.
Điện trở dây dẫn trong là 1.2mΩ.
Nguồn: 5VDC.
Độ nhạy đầu ra từ 63-190mV/A.
Điện áp ra cực kỳ ổn định.
ACS 712 5A
Ip: 5A đến – 5A
Độ nhạy: 180 – 190 mV/A.
